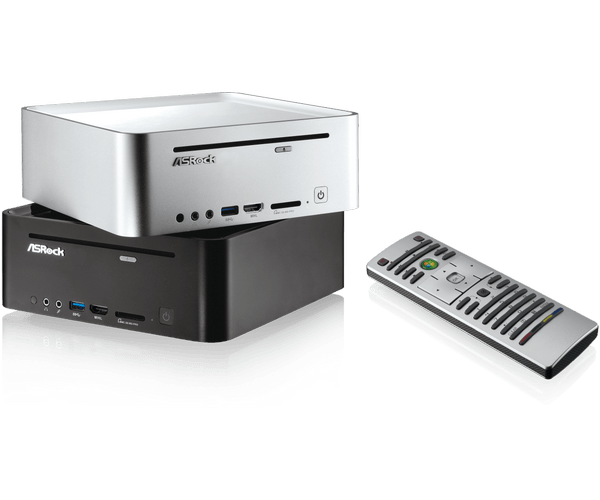

ASRock > VisionX Series (Haswell)

VisionX 420D

處理器
- Intel^® Core™ i5 4200M Haswell 筆記型處理器 (3M Cache, 最大 3.10 GHz)
- 支援 Intel^® 第四代 Core™ i7 / i5 / i3 筆記型處理器系列
記憶體
- 8GB DDR3-1600MHz (2 x 4GB)
- 支援 DDR3 1600/1333/1066 MHz, 2 x SO-DIMM 插槽, 最高 16GB*

*由於 Windows^® 作業系統的限制, 在 Windows^® 32 位元下實際能使用的記憶體將少於 4GB；使用 64 位元的 CPU 與 64 位元 Windows^® 作業系統則無此限制.
晶片
- Intel^® 筆記型 HM87 高速晶片
顯示
- AMD^® Radeon™ R9 M270X 顯示卡 (1GB GDDR5 VRAM)
- 支援藍光 3D 播放, AMD^® HD3D 技術

*AMD^® 正式更名 AMD^® Radeon™ HD8850M 為 AMD^® Radeon™ R9 M270X.

**藍光光碟需使用藍光撥放機.
音效
- 高傳真 7.1 聲道, 支援 DTS Connect
網路
- Gigabit LAN

*支援 Wake-On-LAN
硬碟
- 1TB
- 支援第二顆 2.5" SATA 硬碟
mSATA
- 支援 mSATA SSD
光碟
- DVD Super Multi
無線網路
- 2T2R 802.11 a/b/g/n/ac

*5GHz/2.4GHz 雙頻寬存取 / 速度更快：WLAN 資料傳輸速度高達 867Mbps.
前置 I/O
- 1 x MHSL, 1 x USB 3.1 Gen1, 1 x 麥克風, 1 x 耳機, 四合一讀卡機 (SD3.0/MMC/MS/MS PRO)
後方 I/O
- 1 x HDMI, 1 x DVI-I (Dual-Link), 1 x USB 2.0, 1 x S/PDIF, 1 x eSATA, 5 x USB 3.1 Gen1
容積 (升)
- 2.8L
藍牙
- 藍牙 4.0 / 3.0 + High Speed Class II
遙控器
- MCE 遙控器
電源
- 120W/19V 整流器
尺寸
- 200mm (W) x 70mm (H) x 200mm (L)
作業系統
- 支援 Microsoft^® Windows 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

VisionX 421D

處理器
- Intel^® Core™ i5 4210M Haswell 筆記型處理器 (3M Cache, 最大 3.20 GHz)
- 支援 Intel^® 第四代 Core™ i7 / i5 / i3 筆記型處理器系列
記憶體
- 8GB DDR3-1600MHz (2 x 4GB)
- 支援 DDR3 1600/1333/1066 MHz, 2 x SO-DIMM 插槽, 最高 16GB*

*由於 Windows^® 作業系統的限制, 在 Windows^® 32 位元下實際能使用的記憶體將少於 4GB；使用 64 位元的 CPU 與 64 位元 Windows^® 作業系統則無此限制.
晶片
- Intel^® 筆記型 HM87 高速晶片
顯示
- AMD^® Radeon™ R9 M270X 顯示卡 (1GB GDDR5 VRAM)
- 支援藍光 3D 播放, AMD^® HD3D 技術

*AMD^® 正式更名 AMD^® Radeon™ HD8850M 為 AMD^® Radeon™ R9 M270X.

**藍光光碟需使用藍光撥放機.
音效
- 高傳真 7.1 聲道, 支援 DTS Connect
網路
- Gigabit LAN

*支援 Wake-On-LAN
硬碟
- 1TB
- 支援第二顆 2.5" SATA 硬碟
mSATA
- 128GB mSATA SSD
光碟
- DVD Super Multi
無線網路
- 2T2R 802.11 a/b/g/n/ac

*5GHz/2.4GHz 雙頻寬存取 / 速度更快：WLAN 資料傳輸速度高達 867Mbps.
前置 I/O
- 1 x MHSL, 1 x USB 3.1 Gen1, 1 x 麥克風, 1 x 耳機, 四合一讀卡機 (SD3.0/MMC/MS/MS PRO)
後方 I/O
- 1 x HDMI, 1 x DVI-I (Dual-Link), 1 x USB 2.0, 1 x S/PDIF, 1 x eSATA, 5 x USB 3.1 Gen1
容積 (升)
- 2.8L
藍牙
- 藍牙 4.0 / 3.0 + High Speed Class II
遙控器
- MCE 遙控器
電源
- 120W/19V 整流器
尺寸
- 200mm (W) x 70mm (H) x 200mm (L)
作業系統
- 支援 Microsoft^® Windows 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

VisionX 471B

處理器
- Intel^® Core™ i7 4712MQ Haswell 筆記型處理器 (6M Cache, 最大 3.30 GHz)
- 支援 Intel^® 第四代 Core™ i7 / i5 / i3 筆記型處理器系列
記憶體
- 8GB DDR3-1600MHz (2 x 4GB)
- 支援 DDR3 1600/1333/1066 MHz, 2 x SO-DIMM 插槽, 最高 16GB*

*由於 Windows^® 作業系統的限制, 在 Windows^® 32 位元下實際能使用的記憶體將少於 4GB；使用 64 位元的 CPU 與 64 位元 Windows^® 作業系統則無此限制.
晶片
- Intel^® 筆記型 HM87 高速晶片
顯示
- AMD^® Radeon™ R9 M270X 顯示卡 (1GB GDDR5 VRAM)
- 支援藍光 3D 播放, AMD^® HD3D 技術

*AMD^® 正式更名 AMD^® Radeon™ HD8850M 為 AMD^® Radeon™ R9 M270X.

**藍光光碟需使用藍光撥放機.
音效
- 高傳真 7.1 聲道, 支援 DTS Connect
網路
- Gigabit LAN

*支援 Wake-On-LAN
硬碟
- 2TB
- 支援第二顆 2.5" SATA 硬碟
mSATA
- 256GB mSATA SSD
光碟
- BD Combo
無線網路
- 2T2R 802.11 a/b/g/n/ac

*5GHz/2.4GHz 雙頻寬存取 / 速度更快：WLAN 資料傳輸速度高達 867Mbps.
前置 I/O
- 1 x MHSL, 1 x USB 3.1 Gen1, 1 x 麥克風, 1 x 耳機, 四合一讀卡機 (SD3.0/MMC/MS/MS PRO)
後方 I/O
- 1 x HDMI, 1 x DVI-I (Dual-Link), 1 x USB 2.0, 1 x S/PDIF, 1 x eSATA, 5 x USB 3.1 Gen1
容積 (升)
- 2.8L
藍牙
- 藍牙 4.0 / 3.0 + High Speed Class II
遙控器
- MCE 遙控器
電源
- 120W/19V 整流器
尺寸
- 200mm (W) x 70mm (H) x 200mm (L)
作業系統
- 支援 Microsoft^® Windows 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

VisionX 471D

處理器
- Intel^® Core™ i7 4712MQ Haswell 筆記型處理器 (6M Cache, 最大 3.30 GHz)
- 支援 Intel^® 第四代 Core™ i7 / i5 / i3 筆記型處理器系列
記憶體
- 8GB DDR3-1600MHz (2 x 4GB)
- 支援 DDR3 1600/1333/1066 MHz, 2 x SO-DIMM 插槽, 最高 16GB*

*由於 Windows^® 作業系統的限制, 在 Windows^® 32 位元下實際能使用的記憶體將少於 4GB；使用 64 位元的 CPU 與 64 位元 Windows^® 作業系統則無此限制.
晶片
- Intel^® 筆記型 HM87 高速晶片
顯示
- AMD^® Radeon™ R9 M270X 顯示卡 (1GB GDDR5 VRAM)
- 支援藍光 3D 播放, AMD^® HD3D 技術

*AMD^® 正式更名 AMD^® Radeon™ HD8850M 為 AMD^® Radeon™ R9 M270X.

**藍光光碟需使用藍光撥放機.
音效
- 高傳真 7.1 聲道, 支援 DTS Connect
網路
- Gigabit LAN

*支援 Wake-On-LAN
硬碟
- 2TB
- 支援第二顆 2.5" SATA 硬碟
mSATA
- 256GB mSATA SSD
光碟
- DVD Super Multi
無線網路
- 2T2R 802.11 a/b/g/n/ac

*5GHz/2.4GHz 雙頻寬存取 / 速度更快：WLAN 資料傳輸速度高達 867Mbps.
前置 I/O
- 1 x MHSL, 1 x USB 3.1 Gen1, 1 x 麥克風, 1 x 耳機, 四合一讀卡機 (SD3.0/MMC/MS/MS PRO)
後方 I/O
- 1 x HDMI, 1 x DVI-I (Dual-Link), 1 x USB 2.0, 1 x S/PDIF, 1 x eSATA, 5 x USB 3.1 Gen1
容積 (升)
- 2.8L
藍牙
- 藍牙 4.0 / 3.0 + High Speed Class II
遙控器
- MCE 遙控器
電源
- 120W/19V 整流器
尺寸
- 200mm (W) x 70mm (H) x 200mm (L)
作業系統
- 支援 Microsoft^® Windows 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit
